QWED FPOR开放式谐振腔（Fabry-Perot Open Resonator）
积社科技作为波兰QWED产品（SPDR、FPOR、TE01δ、QMeter等）在中国区的官方合作伙伴，致力于为客户提供更专业的电磁测量产品和一流的技术服务。
Fabry-Perot开放式谐振腔（FPOR）是积社科技公司作为官方代理、负责在国内推广、销售的一款新型的具有高斯镜、用于自动宽带和20-50 GHz（或20-110 GHz）频率范围内低损耗电介质平板样品电磁特性的精确室温谐振测量系统。FPOR系统配备有专用软件，该软件控制测量过程并从测量的频率和Q因子中提取被测材料的复介电常数。

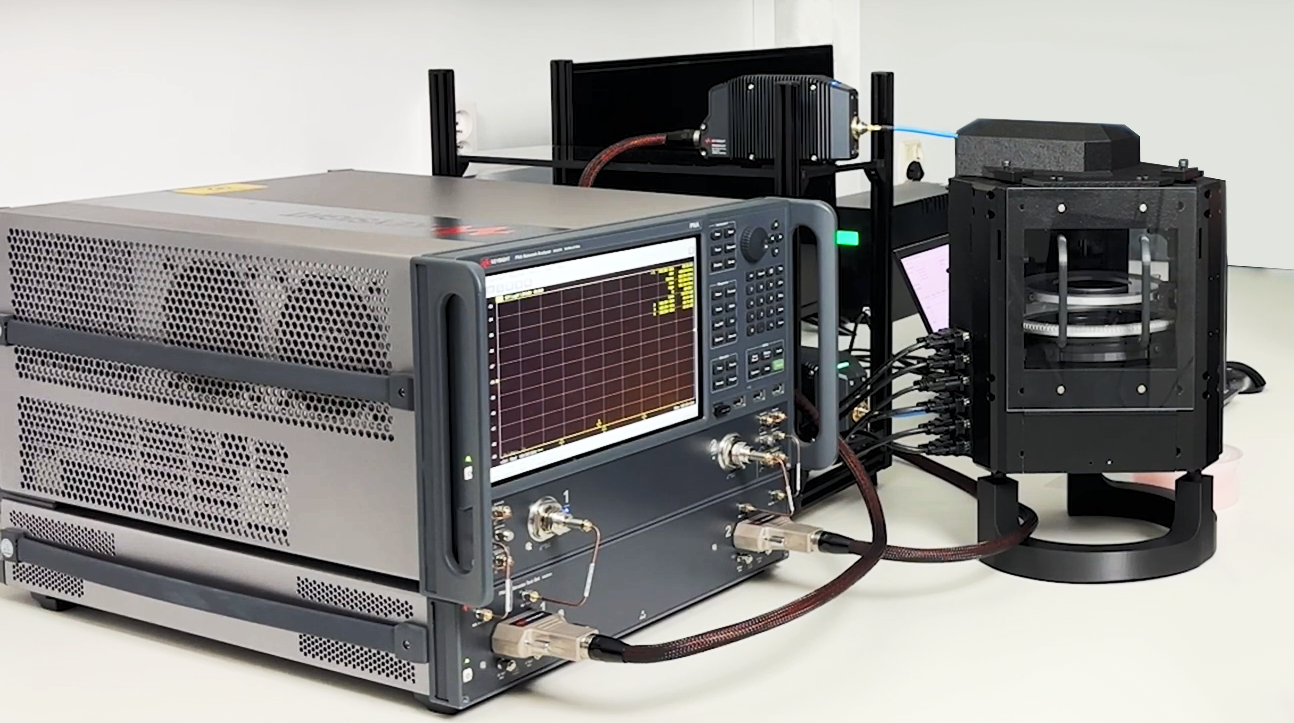

整个测量装置由一台安装有专用软件的计算机组成，并连接到FPOR和测量设备（VNA、微波频率计Q-Meter）。FPOR以每1.5 GHz间隔的连续TEM0,0,q高斯奇数模式工作。
由于在控制软件中运用了复杂的自适应算法，其专用于在测量过程中对模式进行精确而可靠的跟踪，因此总测量时间通常不超过10分钟。

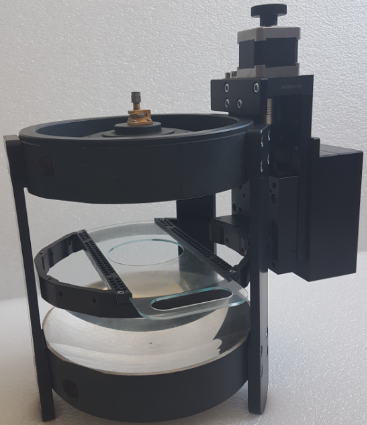

Fabry-Perot开放式谐振器

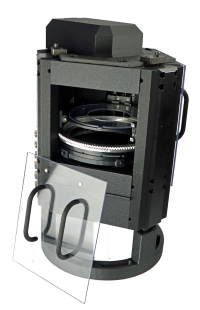

Fabry-Perot开放式谐振器测量系统(20-50 GHz )
类型 | 参数 |
测量精度（厚度h） | Δε/ε=±0.5% |
工作频率 | 20-110 GHz（如需50 GHz以上需要扩频器、或取决于VNA）。 FPOR以每1.5 GHz间隔的连续TEM0,0,q高斯奇数模式工作。 |
工作温度范围 | 室温 |
测量方法 | 通过安装在PC机上的专用软件进行控制实现自动化测量。首先，测量空谐振器的TEM0,0,q奇模的谐振频率和Q因子；然后，将样品放入支架，并自适应寻找所有感兴趣的模式测量变化后的谐振频率和Q因子，通过将结果与使用专用FPOR电磁模型计算的查找表进行比较，可以提取介电常数和损耗角正切值。 |
样品尺寸 | h<3mm，D>75 mm |
其他详细信息、注意事项及特殊要求：请 联系我们！
