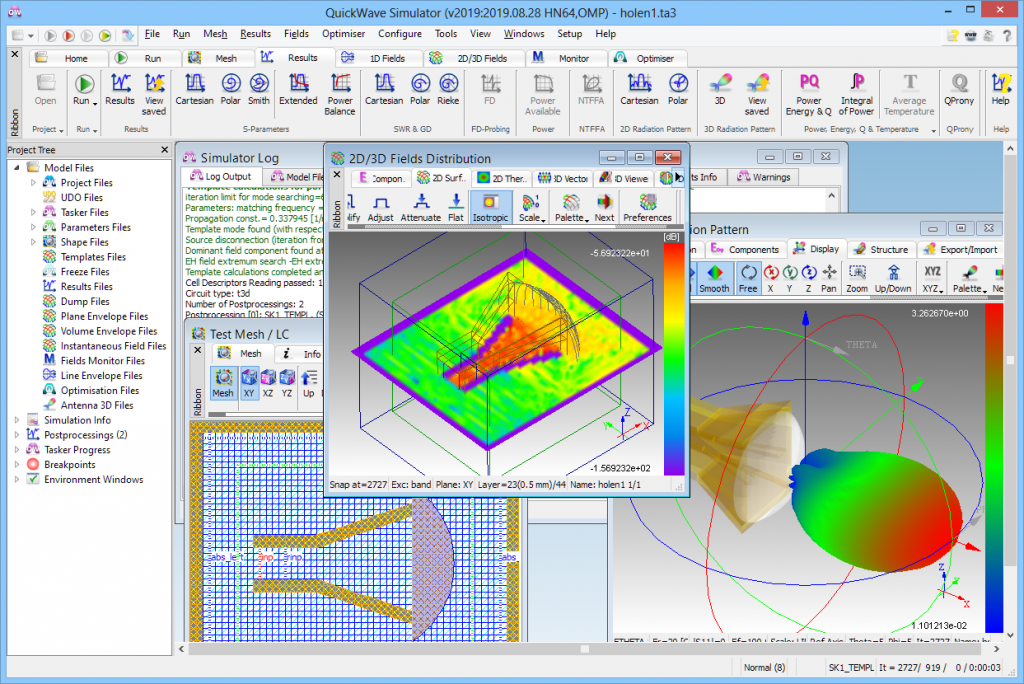

最新版QuickWave 2019隆重发布!

QuickWave是基于共形时域有限差分法(Conformal FDTD)的通用三维电磁仿真与设计平台。它提供了一系列独特的曲线边界、介质界面、模态激励和参数提取模型。

        QuickWave是来自波兰QWED公司的共形时域有限差分法(Conformal FDTD)三维电磁仿真与设计软件。QWED一直致力于QuickWave软件的可用性、应用性和功能性的扩展,以及计算速度的提高。

        QuickWave 2019版于2019年12月2日隆重发布,在功能扩展、计算速度方面得到大幅的改进和提升。

        在EM建模方面的长期经验表明,仿真速度是一个棘手且重要的问题。对于非常复杂或庞大的工程模型,辐射图的计算可能会占总计算时间的很大一部分。在QuickWave 2019版本中,辐射图提取的计算算法得到大幅提高。QuickWave 2019优化了计算算法,以实现最大的计算速度:顺序计算比2018版快20%以上,比QuickWave更早期的版本快35%以上。辐射方向图计算已完全并行化,可用于多个NTF频率分析。

>>  QuickWave 2019新增QuickWave多物理场模拟的计算方式:CFD流体模块允许通过微波加热和热传递模拟流体。

>>  QuickWave 2019通过显示功能扩展了3D辐射方向图的可视化范围。这些功能可用于波束形成、波束控制和跟踪应用。

>>  QuickWave 2019新增网格搜索收集数据轻松地收集图片形式的各种模拟结果。带有结果的图像将自动保存在网格搜索任务的每个步骤中。

>>  QuickWave 2019新增色散曲线拟合操作方案允许以测量数据曲线的形式引入色散材料特征,并将其拟合到模拟所使用的色散材料模型中。

更新详细说明如下:

辐射图计算

        辐射方向图的计算算法在计算速度方面得到了增强,并在顺序和并行方法中实现了加速。对于QW-Simulator的顺序计算,计算速度提高了20%。使用QW-Simulator GPU和MultiGPU的辐射方向图的计算速度也得到大大提高。考虑到多个NTF频率的分析过程中,计算程序利用NTF频率已并行化。

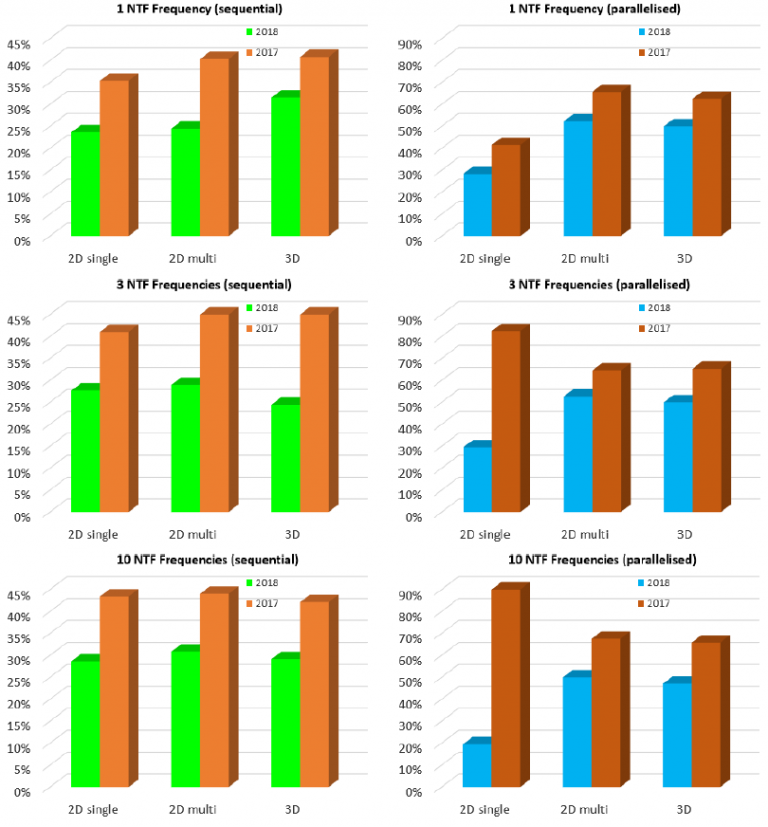

        与QuickWave 2017和QuickWave 2018相比,QuickWave 2019辐射方向图计算获得了明显加速(注意:在以上图表中,2D单点表示单个2D辐射方向图,而2D multi表示一组2D辐射特性。3D代表3D辐射方向图,表示球坐标。)

CFD流体流动模块

        QuickWave 2019新增QuickWave多物理场模拟的计算方式:CFD流体模块允许通过微波加热和热传递模拟流体。
QuickWave中的Fluid Flow Module是基于质量、动量和能量的守恒定律,并解决了笛卡尔坐标系中不可压缩流方程。

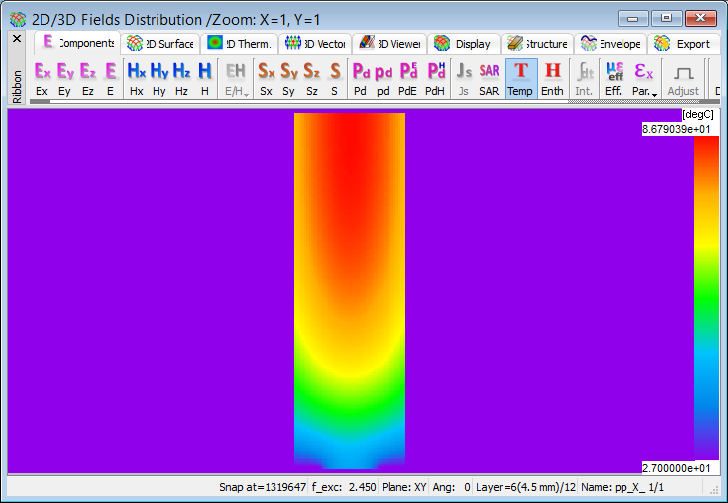

流体介质中的温度分布

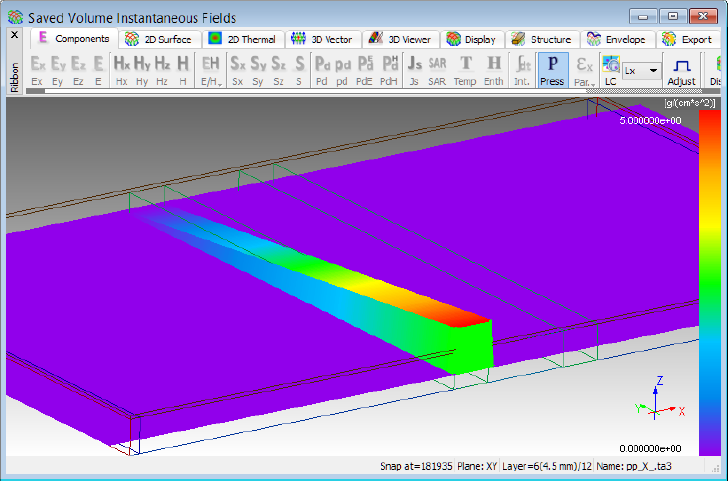

流体介质中的压力分布

3D辐射图

>> 组件

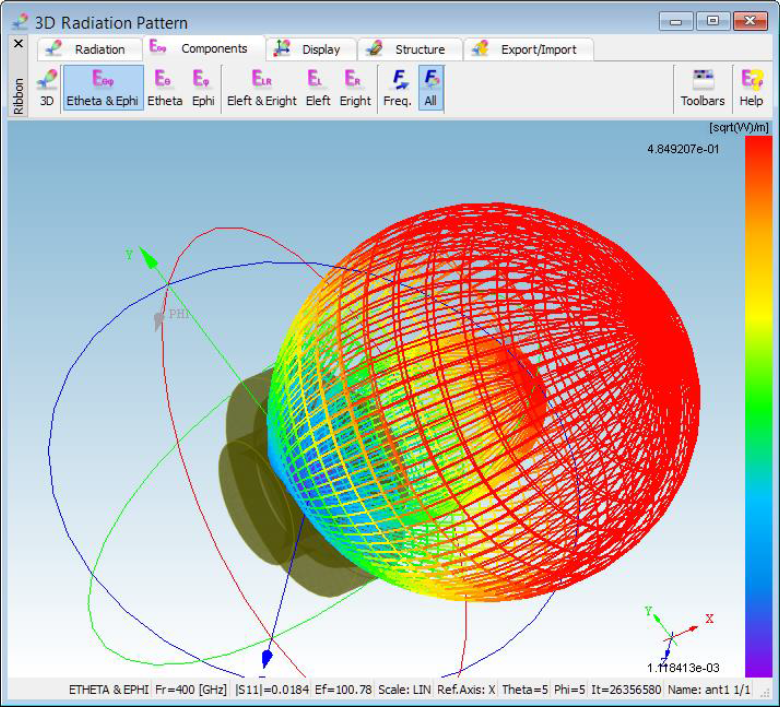

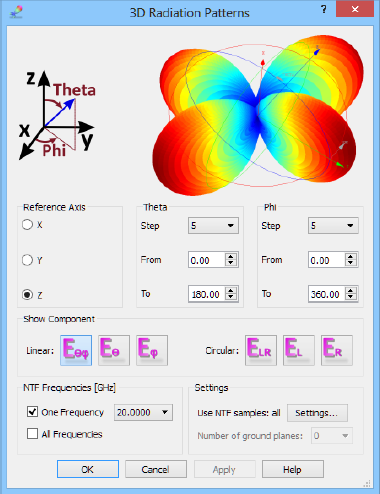

        QuickWave 2019的“3D辐射图”窗口中提供3D辐射图场组件。可以显示线性和圆极化的每个场分量,而无需每次都重新计算3D辐射特性。其他组件选项卡也已添加到3D辐射图窗口中的功能区。

>> 所有频率

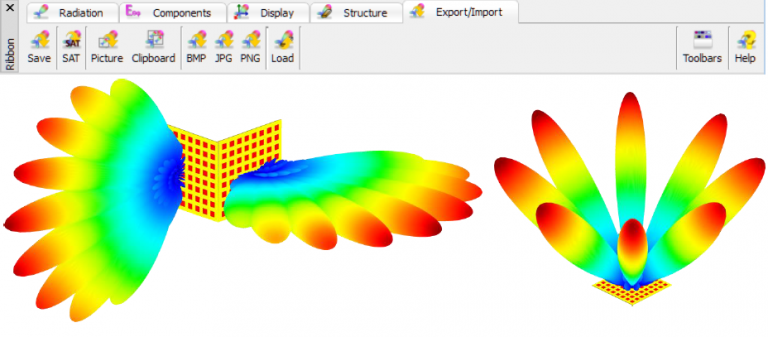

        QuickWave 2019可以计算分析所考虑的所有NTF频率的3D辐射图,并同时显示在3D辐射图窗口中。

>> 加载

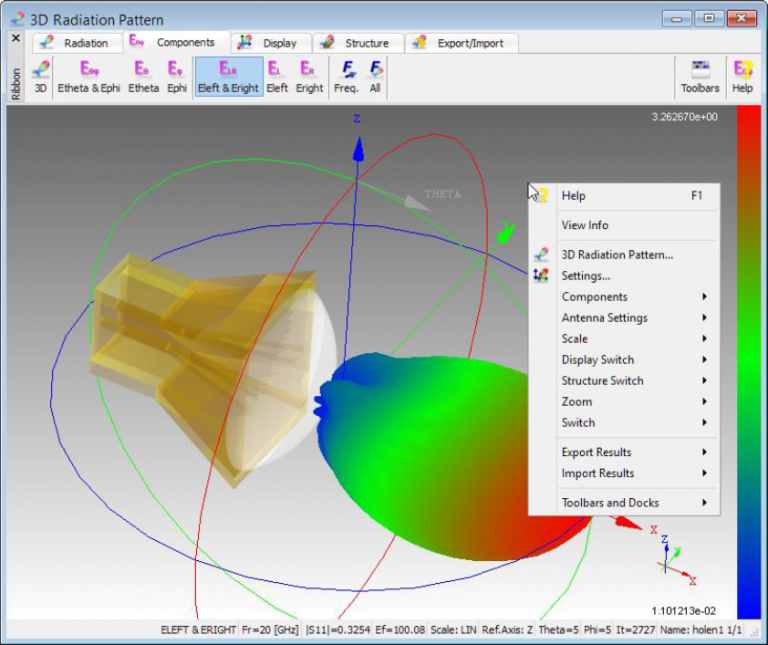

        QuickWave 2019可将保存到文件中的3D辐射方向图作为参考来加载到3D辐射方向图窗口中。此功能是波束形成、波束控制和跟踪应用非常有用的显示选项,其目的是观察图案形状和辐射方向变化。

网格搜索收集数据(Collect Data for Grid Search)

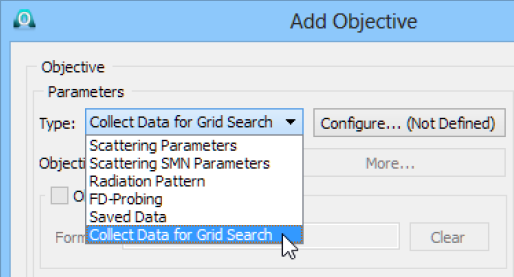

        新增的“网格搜索收集数据”允许保存带有各种模拟结果的一组图像。结果图像在网格搜索的每个步骤中均以自动方式保存。

        网格搜索收集数据可以保存以下窗口中显示的结果:

•S参数结果

•S参数累积结果

•2D辐射方向图结果

•3D辐射方向图结果

•场(场时域分布)

•场监测(场频域监测)

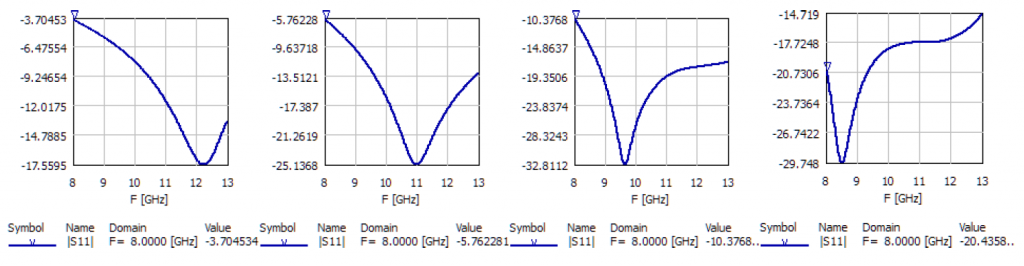

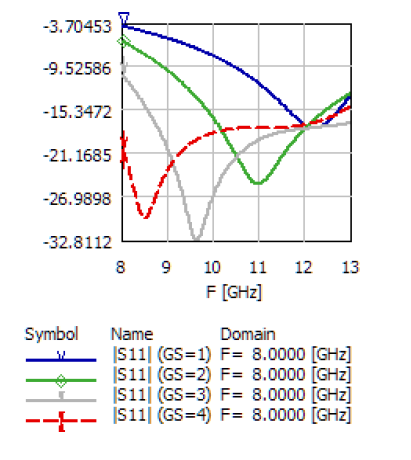

网格搜索步骤后| S11 |的结果集合

叠加| S11 | 所有网格搜索步骤后的结果

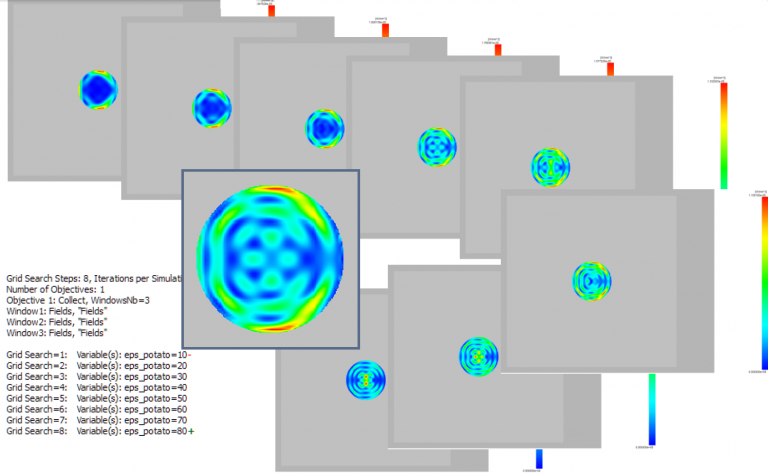

在连续的网格搜索步骤中收集SAR分布

分别保存能量和功率结果

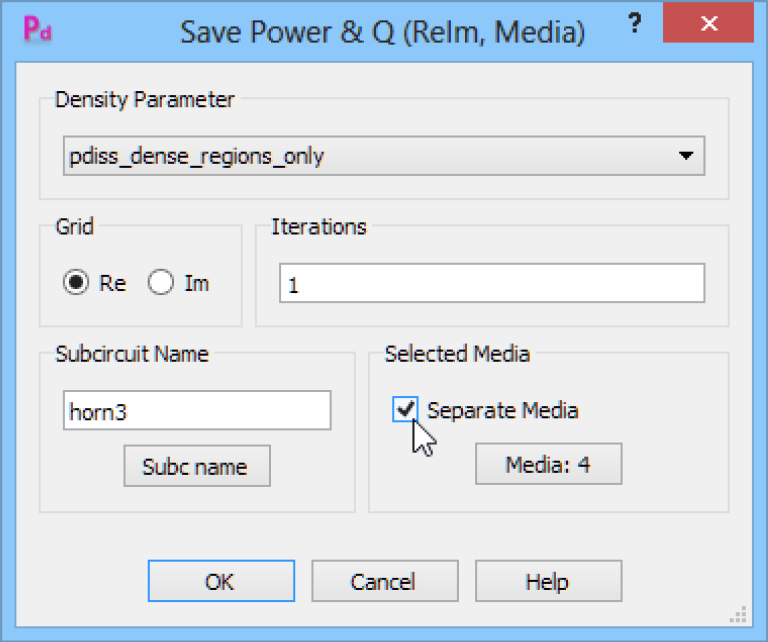

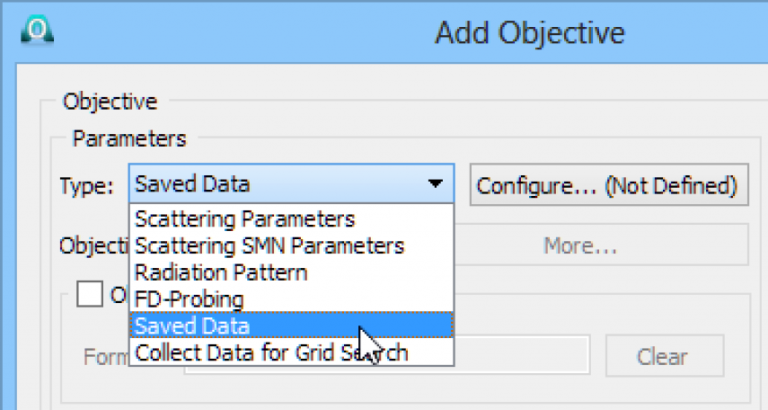

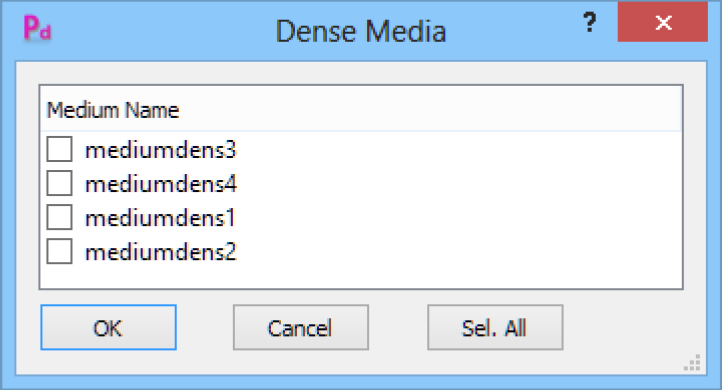

        在“保存数据”(Saved Data)中,QuickWave 2019新增在每个密集介质中分别保存能量和功率结果。在“网格搜索”的每个步骤中,都会自动保存一组结果

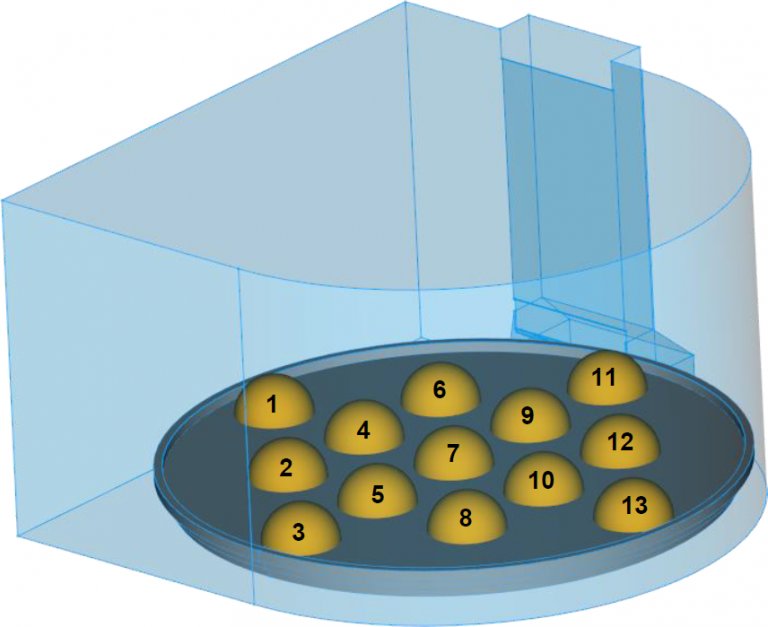

功率和能量结果将分别保存在每个密集介质中(从1到13)

色散曲线拟合

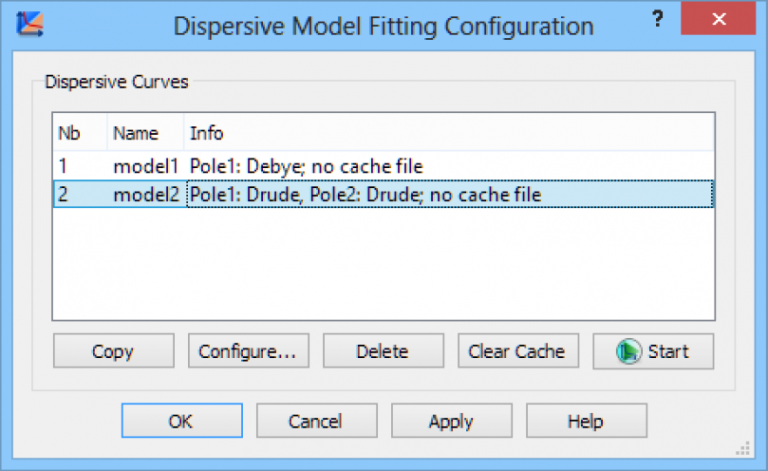

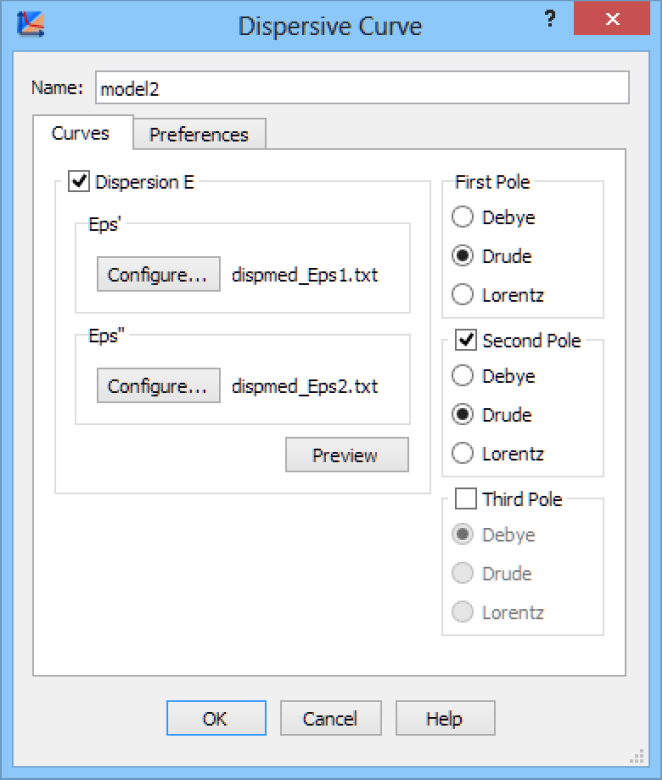

       色散曲线拟合使用QW-OptimiserPlus查找在QuickWave模拟中使用的色散模型参数(Debye,Drude,Lorentz或其组合),以最佳拟合用户自定义的介质参数(ε’和ε”)色散曲线。

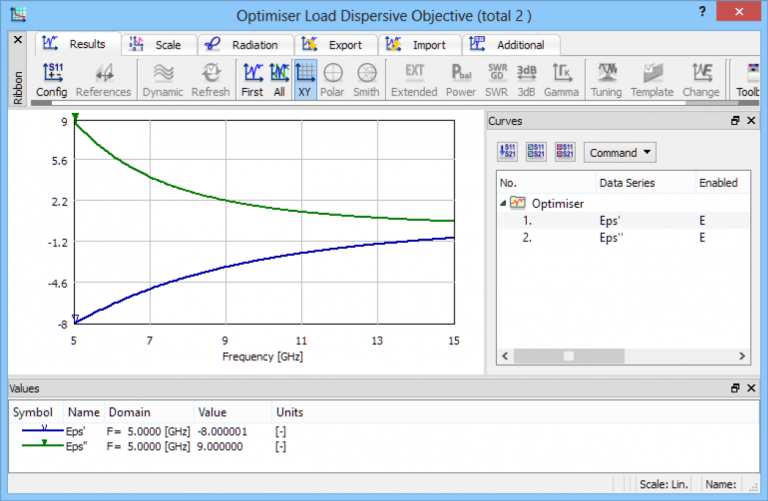

        在色散曲线拟合过程中,有关其进度的基本信息将在“模拟器日志”(Simulator Log)窗口的“优化器信息”(Optimiser Info)选项卡中显示。

        高速缓存存储色散模型参数连续值的优化结果。

        可以选择由Debye,Drude或Lorentz色散模型组成的单极、双极和三极色散介质模型作为拟合过程的目标。

启动QW仿真器新选项

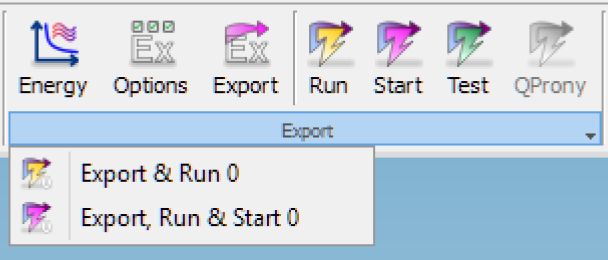

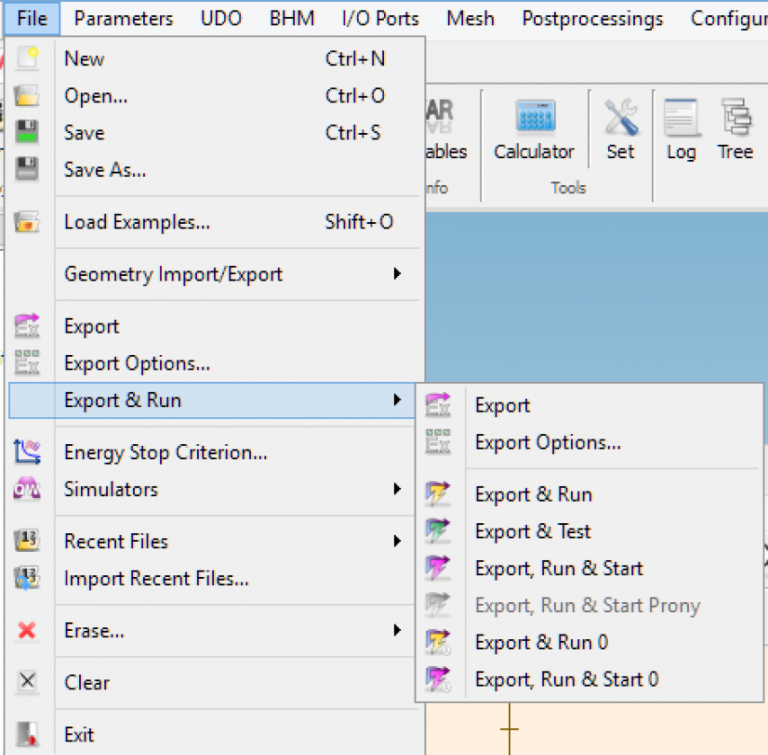

        新增启动QW-Simulator或启动QW-Simulator模拟的新选项,而无需生成场模板模式。当项目中的更改不影响场模板模式,且可以使用先前生成的场模板模式时,此选项非常有用。

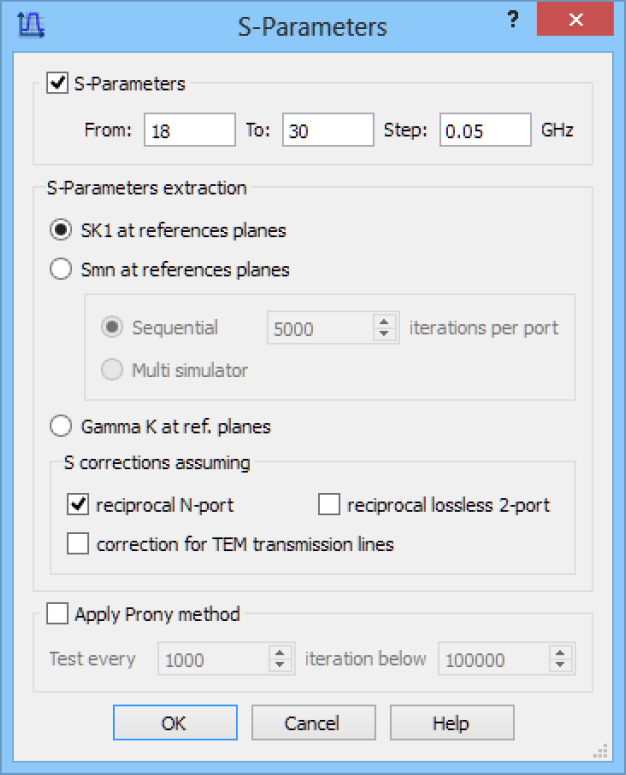

S参数:TEM传输线修正

        新增TEM传输线阻抗计算新的计算方式。

其他

  • 改进了用于YZ平面中端口的场模板模式的解析生成的计算算法。

  • 用于热流模块共形有损单元的抑制计算模型的选项。共形有损单元将被均匀填充有较高损失介质单元取代。

  • 热流模块考虑了无损介质。

  • 可将BOR(V2D)项目的圆极化辐射图结果的完整数据保存在DA3文件中。

  • 可将BOR(V2D)项目的线性偏振的多个辐射方向图结果的完整数据保存在DA3文件中。

  • 辐射图结果的完整数据可保存在TXT和CSV文件中。

  • 对参考平面位置的虚拟移动,提高了“组延迟”结果的计算。
